热管是由管壳、内衬在管内壁上的吸液芯和传热工质组成的一个有一定真空的封闭系统，如图1-1所示。
图1-1 热管结构
热管结构分为三部分:
(1) 管壳(抽真空的封闭容器，可为金属和非金属);
(2) 管芯(又称吸液芯，金属网或沟槽等);
(3) 工质(即工作流体，水，有机液体，液态金属等)。
热管的壳体一般为圆筒状容器，也可根据需要做成其它形状:如平板状、环状、波浪管状等等。紧贴内壁的多孔物质叫吸液芯，吸液芯的主要作用是产生毛细管力将凝液从凝结段输回到蒸发段，正如一个煤油灯芯可以将煤油从底部提升上来一样。利用毛细管力来回流液体是一支标准热管的主要特征，也就是说，一支标准热管是具有某种吸液芯结构的热管，吸液芯的结构型式很多，主要有如下几类:一类是均匀芯。如在内壁附近以很细的金属丝网或烧结上一层多孔材料，第二类是槽道芯，即在芯子内表面上加工上很细的轴向槽道或螺纹槽道;第三类是复合芯,即在槽道芯的外面加上丝网芯等。第四类是干道芯，即在热管内部再放一支细管，专门用来回流液体，几种类型液芯的结构特点如图1-2所示。

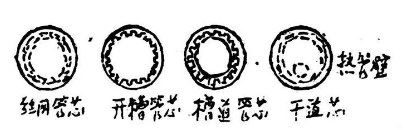

图1-2 吸液芯的结构
